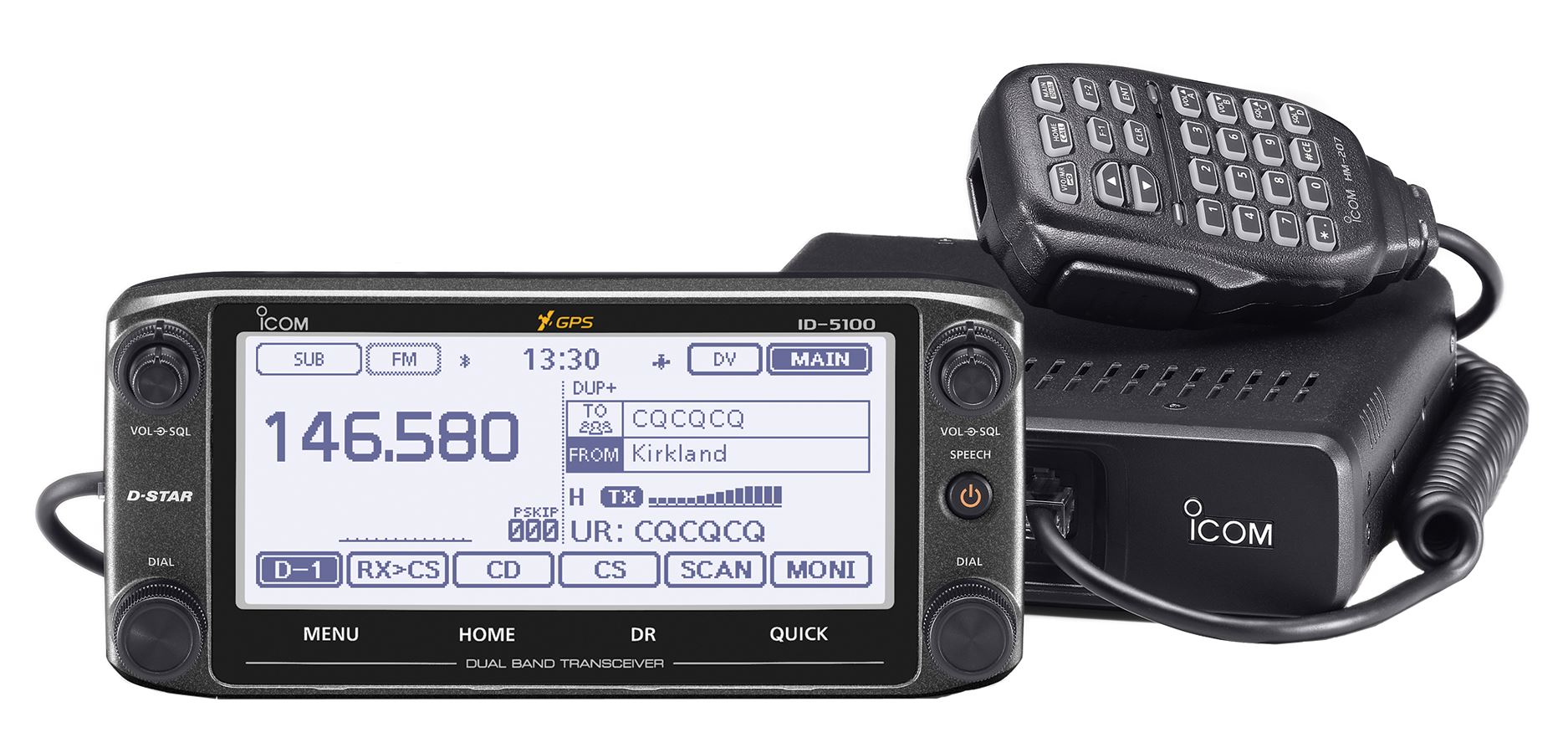

Icom ID-5100A

Programacion Básica:

Frecuencia

  1. Apretar VFO.
  2. Apretar MHz (144 o 430).
  3. Apretar F-INP para cargar número por número la frecuencia.

Offset de una repetidora (Menu F-3)

Apretar DUP y elegir entre DUP+ y DUP-.

Tono (Menu F-3)

Apretar DSQL.
Apretar DSQL.

Tono sub-audible

  1. Apretar MENU.
  2. Apretar DUP/TONE.
  3. Cambiar la frecuencia del tono.

Registro de Memoria (F-1 Menu análogo)

  1. Apretar MW.
  2. Apretar WRITE para elegir el canal.
  3. Apretar CH SEL elegir el canal de memorias.
  4. Apretar sobre el número del canal.
  5. Apretar WRITE.

Buscar memoria  (Menu Analógico F-1)

Apretar V/M.
Elegir el canal de memoria deseado.



D-Star – Configuración de la señal distintiva  (por única vez)

  1. Apretar MENU.
  2. Apretar MY STATTION.
  3. Apretar My Call Sign por 1 segundo.
  4. Apretar Edit.
  5. Entrar la señal distintiva.
  6. Apretar ENT.

D-Star – Cargar un Text Message

  1. Apretar MENU.
  2. Apretar My Station > TX Message.
  3. Apretar el número de memoria deseado por 1 segundo.
  4. Apretar Edit.
  5. Escribir el mensaje.
  6. Apretar ENT.

D-Star Simplex Call

  1. Apretar DR.
  2. Apretar FROM.
  3. Repeater List, abrir REPEATER GROUP.
  4. Apretar Simplex.
  5. Apretar la frecuencia deseada, la cual será mostrada en el campo FROM y CQCQCQ en el campo TO.
  6. La otra alternativa más simple es poner la frecuencia en modo analógico y cambiar el modo de FM a DV.
    (pero solo para probar en modo simplex y no sirve para acceder a repetidoras o reflectores).

D-Star – Conectarse a una repetidora  (FROM)

  1. Apretar DR.
  2. Apretar FROM, FROM SELECT.
  3. Apretar Repeater List, allí se abre REPEATER GROUP.
  4. Apretar Repeater Group y elegir el grupo apropiado.



D-Star – Conectarse a una repetidora directamente (TO)

  1. Apretar TO (si se encuentra en modo DR).
  2. Apretar what is in the TO field.
  3. Apretar Local CQ. CQCQCQ debiera aparecer en el campo TO.

D-Star – Conectarse a un Reflector a traves de una repetidora  (TO)

  1. Apretar TO (mientras esta en modo DR).
  2. Apretar REFLECTOR.
  3. Apretar LINK TO REFLECTOR.
  4. Seleccionar el REFLECTOR si esta en la lista de los usados recientemente sino apretar DIRECT INPUT.
  5. Con los controles/dial principales seleccionar primero el número de REF y luego el módulo (A, B, C, etc).
  6. Apretar SET para seleccionarlo.
  7. Apretar el PTT hasta escuchar el comando de enlace al reflector que Generalmente es “Repeater system linked”.
  8. Apretar TO y elegir Gateway CQ o apretar Use Reflector y apretar USE Reflector.

D-Star – Verificar si puede llegar a la repetidora:

Apretar el PTT por 1 segundo.
Recibirá un mensaje de identificación de la repetidora.ID-5100ID-51A / Plus / Plus2

Diferencia entre comandos de acceso al Gateway:

En los equipos hay varios comandos para acceder al Gateway y cual es el adecuado depende del equipo de radio pero especialmente del tipo de repetidor al que queremos acceder.

Repetidores Icom usando Gateway Icom
Comandos: CQ Gateway / Use Reflector
Repetidores no Icom usando Gateway Pistar por ejemplo
Comandos: Use Repeater / Use Relfector

Programación Avanzada:

D-Star – Cambio o modificación de la frecuencia de una repetidora pre-programada:

  1. Apretar MENU.
  2. Apretar DV Memory.
  3. Seleccionar Repeater List.
  4. Buscar el grupo de repetidoras donde se encuenta la que deseo modificar. (Por ejemplo GROUP 12 Latin America).
  5. Buscar la repetidora que quieron modificar la frecuencia.
  6. Apretar 2 segundos sobre el campo de la repetidora y al aparecer el menu seleccionar la opción EDIT.
  7. Seleccionar el campo FRECUENCY.
  8. Modificar la frecuencia utilizando el teclado númerco que aparece para tal fin.
  9. Apretar ENT.
  10. Apretar otra vez el campo y seleccionar OVERWRITE.
  11. Confirmar OVERWRITE.
  12. Salir del MENU.
